Отпуск

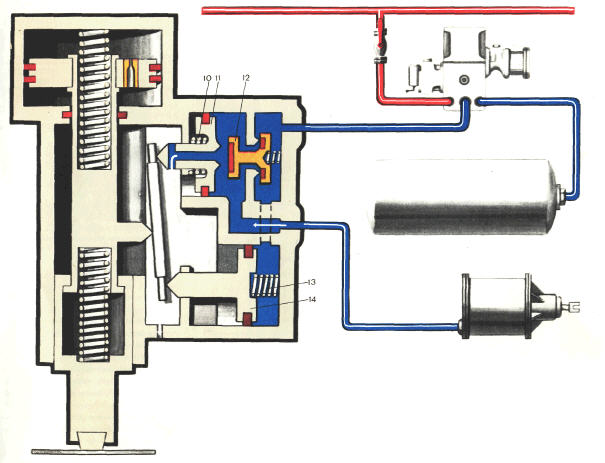

При отпуске тормоза давление воздуха в полости с правой стороны поршня 14 понижается воздухораспределителем и равновесие поршней 11 и 14 нарушается.



отпуск тормоза
Под избыточным давлением воздуха со стороны тормозного цилиндра поршень 11 перемещается влево и открывает атмосферный канал, через который уходит воздух из цилиндра.

Как только давление в цилиндре снизится до 0,5—0,7 кгс/см2, под действием пружин 13 и 10 поршень 14 передвинется влево, а поршень 11 вправо, закрывая атмосферный канал и открывая клапан 12. Благодаря этому остаток воздуха из тормозного цилиндра уйдет в атмосферу.




//
