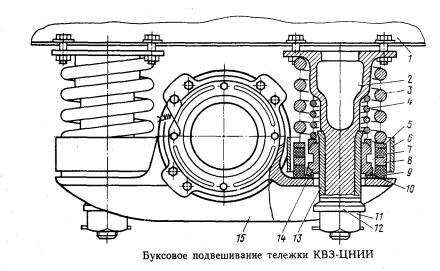

Рама 1 опирается на колесные пары через буксовую ступень рессорного подвешивания.
Каждый комплект подвешивания, расположенный на одной буксе 15, включает в себя два шпинтона 2, пружины 3 упругих элементов, два комплекта. Фрикционных гасителей колебаний. В комплект гасителя входят: шпинтонная втулка 13, шесть фрикционных клиньев 14 - верхнее и нижнее
опорные кольца 10 и внутренняя пружина 4.
Упругие элементы подвешивания совместно с гасителями колебаний амортизируют толчки, уменьшают динамические силы и повышают плавность хода вагона.
Принцип действия гасителя колебаний основан на возникновении сил трения между фрикционными клиньями 14 и втулкой 13 при их взаимных смещениях во время колебания рамы 1 относительно буксы 15.
Сила прижатия клиньев к втулке определяется жесткостью пружины 4 и углом наклона опорных поверхностей колец 10 и клиньев 14. На нарезную часть шпинтона навертывается корончатая гайка И, под которую ставится тарельчатая пружина 12, предназначенная для фиксации шпинтон-ной втулки 13.
Для уменьшения высокочастотных колебаний рамы и снижения шума внутри вагона под каждую из пружин 3 ставят по две резиновые прокладки 7 и 9, защищаемые от истирания металлическими кольцами 5 и 8. Причем кольцо 8 сварено заодно целое с кожухом 6.
Упругая связь колесной пары с рамой тележки в горизонтальной (продольном и поперечном направлениях) плоскости обеспечивается горизонтальной жесткостью пружин подвешивания и шпинтонами.
